Rejestrator temperatury RTR502B/RTR502BL posiada zewnętrzny czujnik temperatury, który czyni ten rejestrator idealnym do pomiaru w lodówkach lub trudno dostępnych miejscach lub cieczach. Ten typ rejestratora polecamy szczególnie do monitorowania urządzeń laboratoryjnych. W tym przypadku rejestrator jest przymocowany na zewnątrz monitorowanego urządzenia a do jego wnętrza wprowadzona jest sonda pomiarowa (średnica tylko 2.5mm) – przez uszczelkę w drzwiach lub też otwór inspekcyjny .
Zewnętrzny czujnik temperatury do pomiaru w zakresie -60°C do 155°C z dokładnością do ±0.3°C. Szczelność obudowy IP64 umożliwia pracę w trudnych warunkach (duża wilgotność). Spełnia wymagania normy EN-12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy wersji L). Solidna i trwała obudowa, niewielkie wymiary, wewnątrz obudowy znajduje się dodatkowo tabletka osuszająca elektronikę.

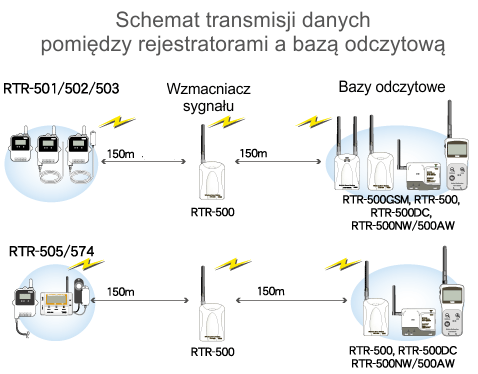

Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).
Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
| Dane techniczne | |
|---|---|
| Kanały pomiarowe | Temperatura 1 kanał (zewnętrzny ) |
| Czujnik pomiarowy | termistor |
| Jednostki pomiarowe | °C, °F |
| Zakres pomiarowy | -60 do 155 °C |
| Dokładność | śr. ±0.3 °C [ -20 do 80 °C]śr. ±0.5 °C [ -40 do -20 °C/ 80 do 110 ]śr. ±1.0°C [ -60 do -40 °C/ 110 do 155 °C ] |
| Rozdzielczość | 0.1°C |
| Czas odpowiedzi | Termiczna stała czasowa: 30 sekund powietrze, 4 sekundy woda Czas odpowiedzi ( 90% ): 80 sekund powietrze, 7 sekund woda |
| Pojemność | 16,000 pomiarów |
| Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. |
| Tryb rejestracji ( *1) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) |
| Wyświetlacz LCD | aktualne pomiary i stan baterii |
| Komunikacja | komunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW ) komunikacja optyczna Bluetooth 4.2 (Bluetooth Low Energy) |
| Zasilanie | Bateria litowa: LS14250 (*2) Typ L: zestaw do zwiększonej baterii (*3) Zestaw z zasilaczem 230V (*4) |
| Bateria (*5) | Około 10 miesięcy, typ L: około 4 lat |
| Wymiary | W 62 mm x S 47 mm x G 19 mm Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika ) Długość anteny: 24 mm |
| Waga | ok. 56 g Typ L: ok. 109 g (z baterią, bez czujnika) |
| Warunki pracy | -40 do 80°C ( komunikacja radiowa możliwa w zakresie -30 do 80°C) |
| Klasa szczelności | IP64: odporny na bryzgi wody (*6) |
| Akcesoria | Czujnik temperatury ( TR -5106 ) Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi |
| Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A, RTR500BW, RTR500BC,RTR500BM |
*1: Dla baz odczytowych RTR-500W dostępny jest tylko tryb pętli
*2: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*3: Zestaw wymaga baterii model LS26500.
*4: Układ zasilający RTR-500A2 nie powinien być używany z rejestratorem RTR501B ponieważ może prowadzić to niepoprawnego pomiaru temperatury.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.
Wymiary rejestratora RTR502B / RTR502BL
1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Sonda pomiarowa pokryta fluoropolimerem
6: Termistor
7: Tylna pokrywka
8: Zestaw z baterią o zwiększonej pojemności
