Zasada działania radiowych rejestratorów z serii RTR-500
Seria RTR-500 umożliwia pomiar i rejestrację temperatury, wilgotności oraz naświetlenia UV/ VIS. Zmierzone wartości przechowywane są w pamięci rejestratorów, a następnie przesyłane do komputera lub serwera z wykorzystaniem baz odczytowych. Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej. W zależności od konfiguracji systemu zebrane dane pomiarowe mogą być przesyłane przy pomocy USB, kablowej sieci LAN, bezprzewodowego WiFi lub transmisji GPRS.
Rejestratory oznaczone jako EN12830 spełniają wymagania normy EN12830 dotyczącej rejestratorów temperatury do transportu, przechowywania i dystrybucji żywności schłodzonej, mrożonej, głęboko mrożonej, szybko mrożonej oraz lodów (nie dotyczy typu L).
Rejestratory oznaczone literą „L” wyposażone są w baterie o zwiększonej pojemności. Czas działania takiej baterii jest około 4x dłuższy od baterii standardowej, do 4 lat pracy zależnie od konfiguracji i warunków otoczenia.
| Dane techniczne | |
|---|---|
| Kanały pomiarowe | napięcie – 1 kanał |
| Jednostki pomiarowe | V, mV |
| Zakres pomiarowy | 0 do 22V |
| Dokładność (*1) | ±(0.5 mV + 0.3 % rdg) [10 do 40°C], ±(1 mV + 0.5 % rdg) [-40 do 10°C / 40 do 80°C] |
| Rozdzielczość | Dla pomiarów do 400mV: 0.1mV, Dla pomiarów do 800mV: 0.2mV, Dla pomiarów do 999mV: 0.4mV, Dla pomiarów do 3.2V: 1mV, Dla pomiarów do 6.5V: 2mV, Dla pomiarów do 9.999V: 4mV, Dla pomiarów do 22V: 10mV |
| Pojemność pamięci | 16,000 pomiarów |
| Interwał rejestracji | Do wyboru 15 ustawień: 1, 2, 5, 10, 15, 20, 30 sekund lub 1, 2, 5, 10, 15, 20, 30, 60 minut. |
| Tryb rejestracji ( *2) | PĘTLA (po zapełnieniu pamięci rejestrator zacznie nadpisywać najstarsze wyniki), 1 CYKL (po zapełnieniu pamięci rejestrator zatrzyma się) |
| Wyświetlacz LCD | aktualne pomiary i stan baterii |
| Komunikacja | komunikacja radiowa ETSI EN 300 220 ( zakres częstotliwości: 869.7 do 870 MHz, RF moc: 5 mW ) komunikacja optyczna |
| Zasięg transmisji | do 150 metrów w przestrzeni niezabudowanej |
| Zasilanie | Bateria litowa: LS14250 (*3) Typ L: zestaw do zwiększonej baterii (*4) Zestaw z zasilaczem 230V |
| Bateria (*5) | Około 10 miesięcy, typ L: około 4 lat |
| Wymiary | W 62 mm x S 47 mm x G 19 mm Typ L: W 62 mm x S 47 mm xG 46.5 mm ( bez czujnika ) Długość anteny: 24 mm |
| Waga | ok. 56 g Typ L: ok. 109 g (z baterią, bez czujnika) |
| Warunki pracy | -40 do 80°C ( komunikacja radiowa możliwa w zakresie -30 do 80°C) |
| Klasa szczelności | IP64: odporny na bryzgi wody (*6) |
| Akcesoria | Moduł do przyłączenia przetwornika temperatury (VIM-3010) Bateria litowa (LS14250) lub zestaw zwiększonej baterii (RTR -500B1), instrukcja obsługi |
| Kompatybilne bazy odczytowe | RTR-500, RTR-500NW/500AW, RTR-500DC, RTR-500MBS-A |
*1: „rdg” oznacza reading czyli odczytana wartość.
*2: Dla baz odczytowych RTR-500GSM oraz RTR-500W dostępny jest tylko tryb pętli
*3: Bateria LS14250 dostępna jest w sklepach z elektroniką.
*4: Zestaw wymaga baterii model LS26500.
*5: Czas działania baterii uzależniony jest od konfiguracji urządzenia i warunków pracy. Podane wartości są orientacyjne i nie są gwarantowane.
*6: Podana klasa szczelności dotyczy rejestratora z podłączoną sondą.
Producent zastrzega prawo do zmiany powyższych parametrów bez wcześniejszej informacji.

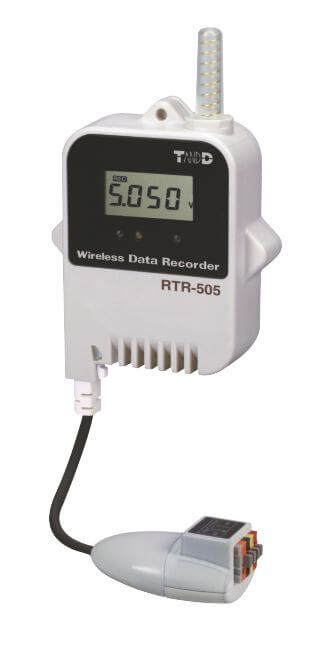

Wymiary rejestratora RTR-505 / 505L
1: Antena
2: Wyświetlacz LCD
3: Diody komunikacyjne
4: Złącze do sondy pomiarowej
5: Tylna pokrywka
6: Zestaw z baterią o zwiększonej pojemności
Walidacja
Urządzenie posiada opracowaną dokumentację i procedury do przeprowadzenia walidacji. Proces walidacji składa się z kwalifikacji instalacyjnej (IQ) oraz kwalifikacji operacyjnej (OQ).
Wzorcowanie
Dla zainteresowanych Klientów istnieje możliwość dostarczenie rejestratora ze świadectwem wzorcowania wystawionym przez akredytowane przez PCA laboratorium pomiarowe. Wzorcowanie rejestratora może być przeprowadzone w jednym lub większej liczbie punktów temperatury.
Do obsługi i konfiguracja rejestratorów serii RTR-500 niezbędne jest oprogramowanie konfiguracyjne producenta. Wersja standardowa jest bezpłatna.
Montaż
Do zawieszenia rejestratora na ścianie służy uchwyt montażowy (opcja).
Procedura zakupu rejestratora
Do działania rejestratorów serii RTR-700 niezbędny jest zasięg sieci radiowej pomiędzy bazami odczytowymi a rejestratorami. Przed zakupem rejestratorów serii RTR-500, z uwagi na transmisję radiową, wskazane jest przeprowadzenie pomiarów zasięgów i siły sygnału radiowego. Standardowy zasięg transmisji radiowej to ok. 30-50 metrów zależnie od warunków zabudowy i otoczenia. Do zwiększenia siły sygnału można zastosować dodatkowe przekaźniki/ wzmacniacze siły sygnału radiowego. Liczba potrzebnych rejestratorów równa jest ilości planowanych punktów pomiarowych.
Minimalny zestaw pomiarowy składa się z rejestratora oraz bazy odczytowej.
Zasilanie rejestratorów
Rejestratory mogą być zasilane baterią lub z zasilacza 230V. Bateria standardowa wystarcza na ok. 10 miesięcy pracy, bateria o zwiększonej pojemności działa do 4 lat. Czas działania baterii uzależniony jest od konfiguracji urządzeń oraz warunków pracy.
